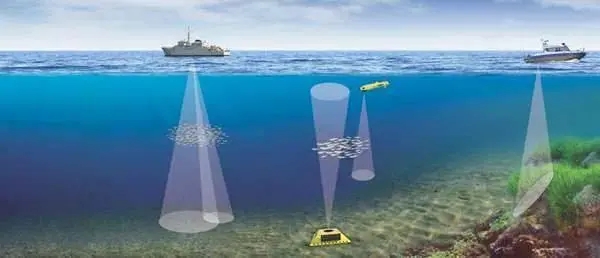

  由于在水下,通信通道的多径效应、时变效应、可用频宽窄、信号衰减严重,特别是在长距离的信号传输中,水下通信的信息传输效率远低于有线通信,为了进一步提升水声通信的效率和广度,我们常采取声波的方式进行传输,例如利用扩频通信。而为了使信号传输的更远更清晰,就需要大功率水声功率放大器应用于水下通信测试系统了。今天Aigtek安泰电子就为大家介绍一下该系列中的ATA-L50大功率水声功率放大器

安泰电子:大功率水声功率放大器可用于水下通信测试系统

  该款大功率水声功率放大器,使用多种先进的抗噪系统,大功率,低功耗,并具有较高的可靠性,能够满足多数情况下的需求。

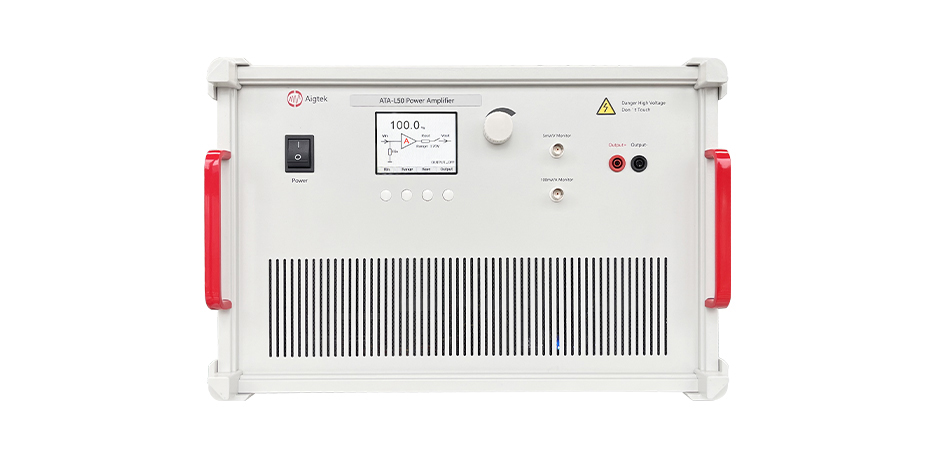

ATA-L50水声功率放大器

  主要应用领域:

  水下通信

  水下通信机

  变压器老化

  水下测距

  超声驱鱼

  水下地形测绘

  磁芯损耗测试

  石油勘探

  流量计测试

  超声焊接


  产品特点:

  ATA-L50是一款理想的单通道功率放大器。最大输出1200Vrms电压,6500VA功率,可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可可选择,客户可根据测试需求调节。

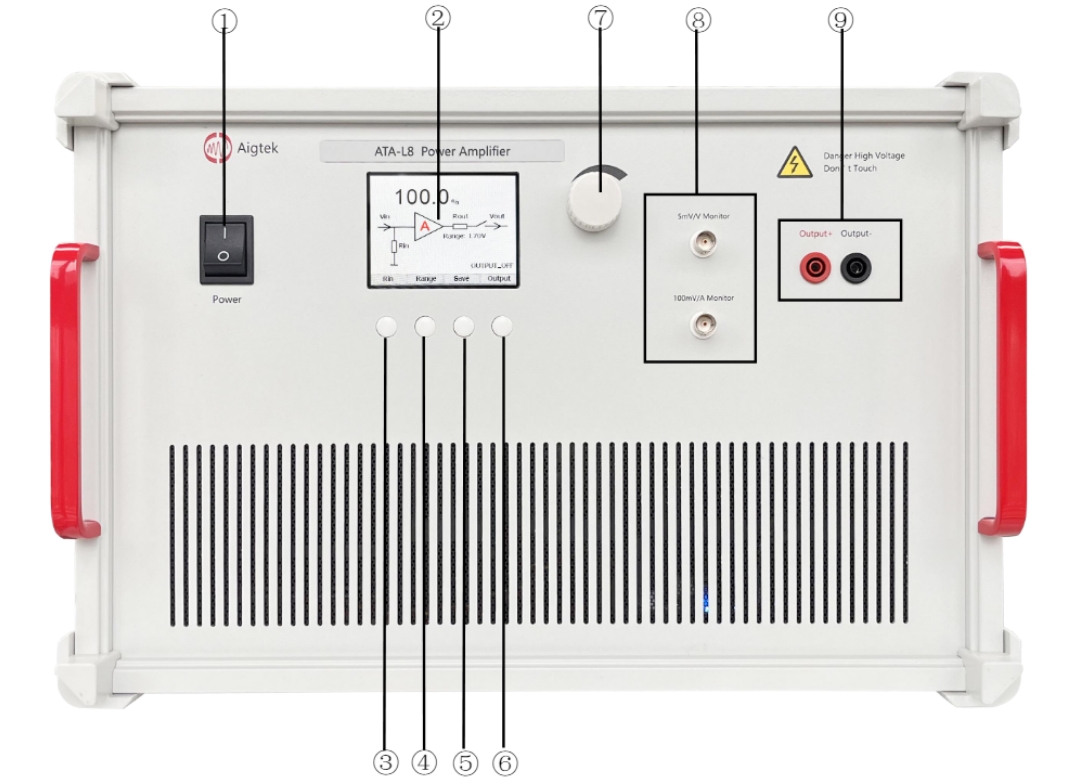

  输入Input

  单端输入,输入为BNC接口。

  输出Output

  输出阻抗匹配多个电压档位可选,客户可根据测试需求在相应的档位下调整电压百分比(0~100%)实现输出调整。设备带有输出过热、过载保护,液晶面板显示当前的保护状态,排查故障后方可重新输出。

  液晶显示Liquid-crystalDisplay

  ATA-L50水声功率放大器采用液晶屏显示,设备状态及参数动态显示,操作界面一目了然,简洁易懂。

  监测口Monitor

  输出电流monitor:100mV/A

  输出电压monitor:5mV/V

  输出监测口为BNC接头,可以直接连接到示波器进行实时监测。

安泰电子:大功率水声功率放大器可用于水下通信测试系统

  主要参数:

  型号:ATA-L50

  带宽(-3dB):200Hz~120kHz

  最大输出电压:1200Vrms

  满幅输出时输入电压:1Vrms(1kHz)

  最大输出功率:6500VA

  谐波失真:<1%@1kHz,100Vrms(424Vrms档位)

  输入电阻:10kΩ

  电压监测:5mV/V

  电流监测:100mV/A

  输出接口:4mm香蕉插座

  保护:过流保护

  信号地:与机壳、电源线地相连

  供电电压:AC220V+10%,50Hz

  工作温度:0°C~45°C

  存储温度:-20°C~50C

  工作湿度:<80%RH,无冷凝

安泰电子:大功率水声功率放大器可用于水下通信测试系统

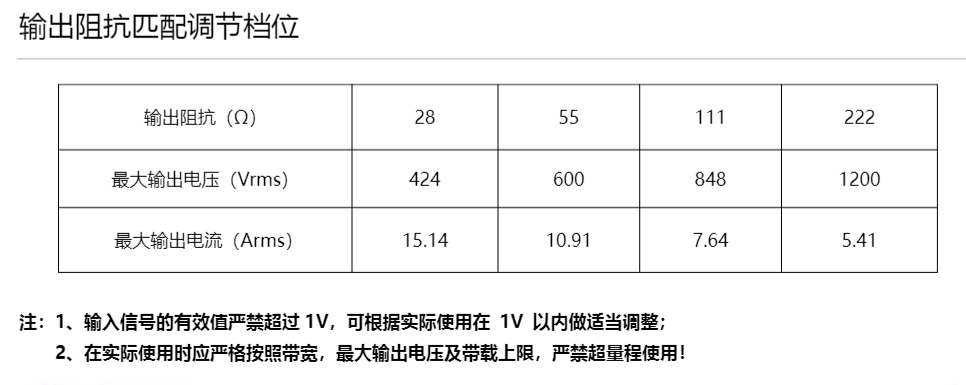

  注:

  1、输入信号的有效值严禁超过1V,可根据实际使用在1V以内做适当调整;

  2、在实际使用时应严格按照带宽,最大输出电压及带载上限,严禁超量程使用;

  3、负载阻抗应参考当前设置的输出阻抗(范围90%R~-500%R)。

西安安泰电子是专业从事功率放大器高压放大器功率放大器模块、功率信号源、射频功率放大器、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业,为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。如想了解更多功率放大器等产品,请持续关注安泰电子官网www.aigtek.com或拨打029-88865020。
