  hipOT测试在当前的电气特性中测试中,意义重大,今天Aigtek安泰电子就带大家来梳理一下关于Hi-pot(highpotentialtestelectricalsafetystresstest)高压耐压测试的内容,以及hipOT测试功率放大器在其中的应用。

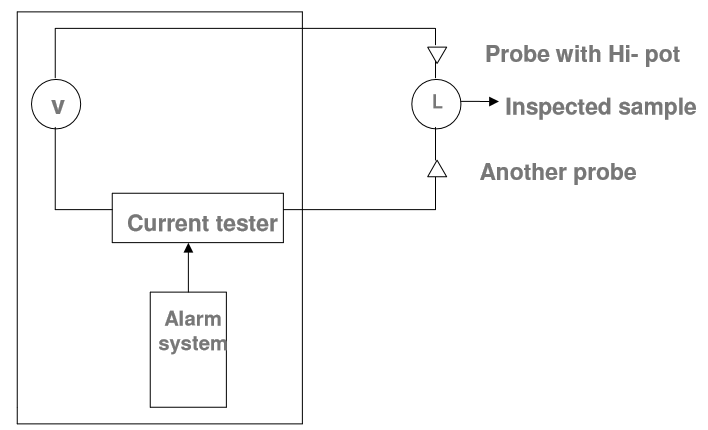

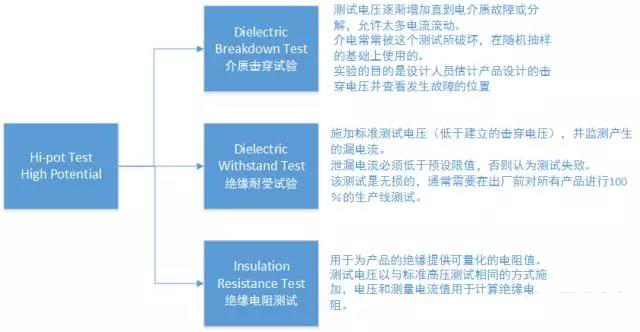

  Hipot测试,狭义来说是介质耐压测试,是在相互绝缘的部位或某个独立部位与地层之间施加并持续一段时间的电压,目的是证明材料能在额定电压或由于开关、电弧等类似现象而引起的瞬间过电压情况下能安全地工作。广义来说可以分为绝缘电阻测试和电离强度测试,如下图所示:

hipOT测试功率放大器测的是阻抗还是阻值?

  耐压测试是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。

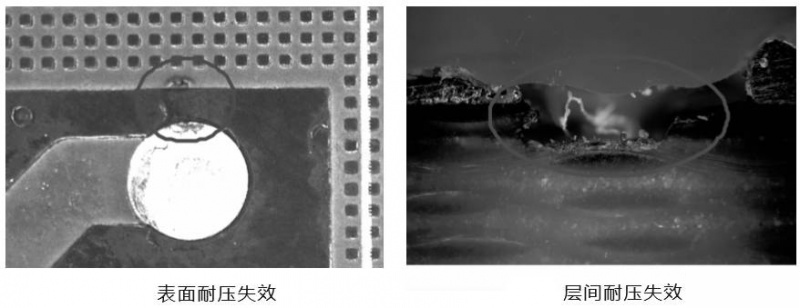

  耐压测试又称为电介质强度测试,大概是最多人知道的和经常执行的生产线安全测试。实际上,表明它的重要性是每个标准的一部分。hipot测试是确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试。这是适用于所有设备为保证绝缘材料是足够的的一个高压测试。

  进行hipot测试的其它原因是,它可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。耐压试验有两种:工频耐压试验和直流耐压试验。

hipOT测试功率放大器测的是阻抗还是阻值?

  工频耐压试验:工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍,不低于1000V。其加压时间:对于以瓷和液体为主要绝缘的设备为1分钟,对于以有机固体为主要绝缘的设备为5分钟,对于电压互感器为3分钟,对于油浸电力电缆为10分钟。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。

  交流耐压试验:交流耐压试验在被试设备电压的2.5倍及以上进行,从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点。由于在交变电压下主要按电容分压,故能够有效地暴露设备绝缘缺陷。

  它主要达到以下目的:

  1、检测绝缘耐压受工作电压或过电压的能力;

  2、检查电气设备绝缘制造或检修质量;

  3、排除因原材料、加工或运输对绝缘的损伤,降低产品早期失效率;

  4、检验绝缘的电气间隙和爬电距离。

hipOT测试功率放大器测的是阻抗还是阻值?

  测试灯具带电的输入部分与不带电的金属外壳(散热器)部分之间在高压情况下的绝缘性能怎么样。绝缘性能越好,泄漏电流越低。时间:最少1s

  一类灯具(带地线):高压1750v,漏电流不超过5ma

  二类灯具(不带地线):3750v,漏电流不超过5ma

  一类和二类灯具均用1500v,漏电流不超过5ma

hipOT测试功率放大器测的是阻抗还是阻值?

  以上就是本次hipOT测试功率放大器测的是阻抗还是组织介绍的全部内容,针对hipOT测试,ATA-7050高压放大器可以出色完成电压信号放大的工作,搭配信号发生器使用,可有效放大并输出,为测试系统提供足够大的高压

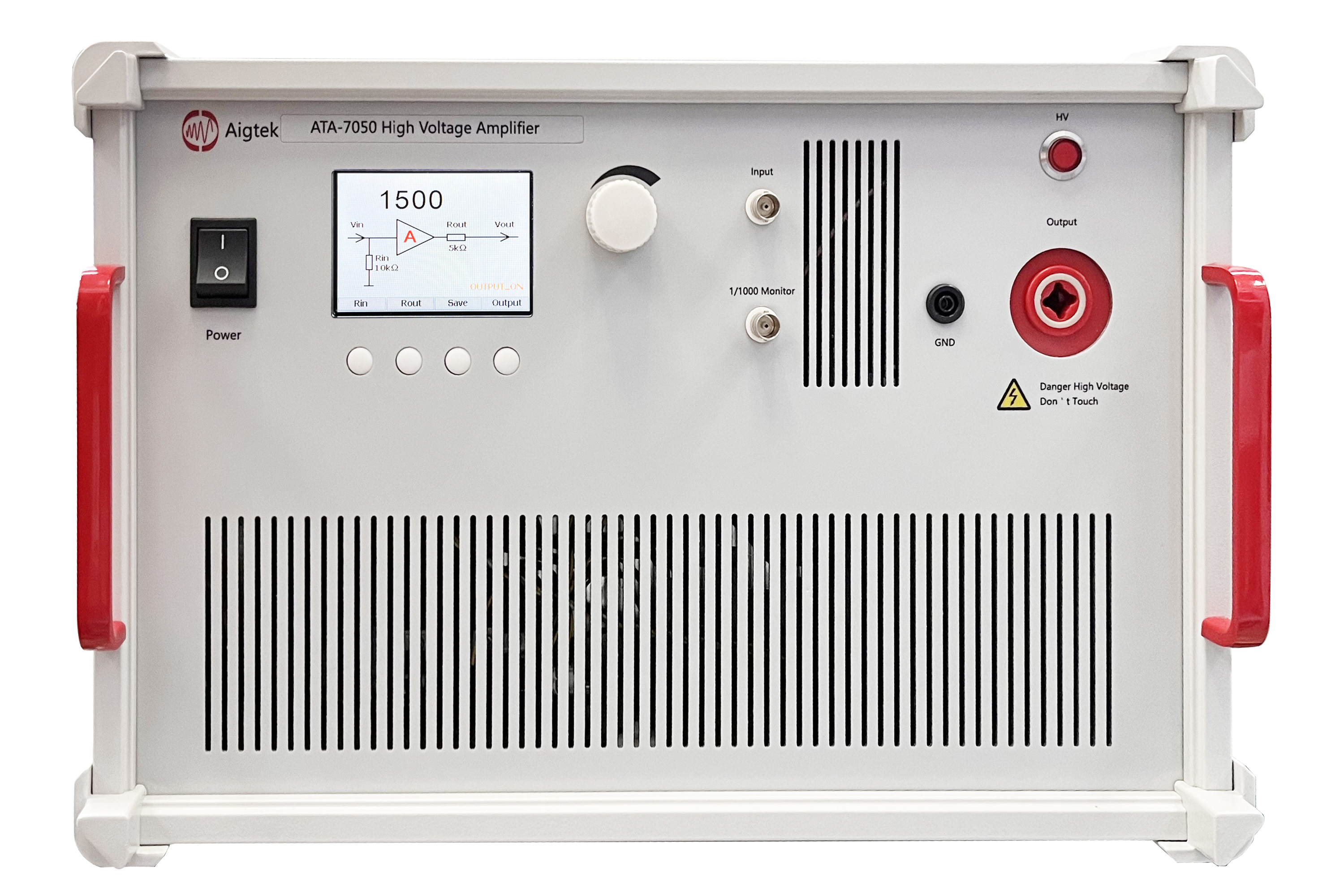

  ATA-7050hipOT测试功率放大器

ATA-7050高压放大器

  带宽:(-3dB)DC~5kHz

  电压:10kVp-p(±5kVp)

  电流:20mAp

  功率:100Wp

  压摆率:≥111V/μs
