  随着科学技术的发展,数据存储的方式也在不断更新迭代,数据存储是一个存储库持久地存储和管理数据的集合,其中不仅包括像仓库数据库,而且有简单的存储类型,如简单的文件、电子邮件等,而在该领域相关研究中压电纳米位移平台有着广泛应用,它可以实现纳米甚至亚纳米级别的运动控制精度。那么你知道压电纳米位移平台的工作原理及应用都有哪些吗?今天Aigtek安泰电子给大家具体介绍一下。

  什么是压电纳米位移平台?

  微定位技术是前沿技术之一,也是精密加工、精密测量、精密工程等微观领域中的关键技术,在精密机械和精密仪器中应用广泛。微动定位平台是精密定位技术中的一项重要载体。

ATA-P系列功率放大器:一文了解压电纳米位移平台的工作原理及应用!

  压电纳米定位台具有移动面,是通过带有柔性铰链的机械结构将压电陶瓷产生的位移及出力等进行输出,分直驱与放大两种结构。以压电陶瓷作为驱动源,结合柔性铰链机构实现X轴、Z轴、XY轴、XZ轴、XYZ轴精密运动的压电平台,驱动形式包含压电陶瓷直驱机构式、放大机构式。

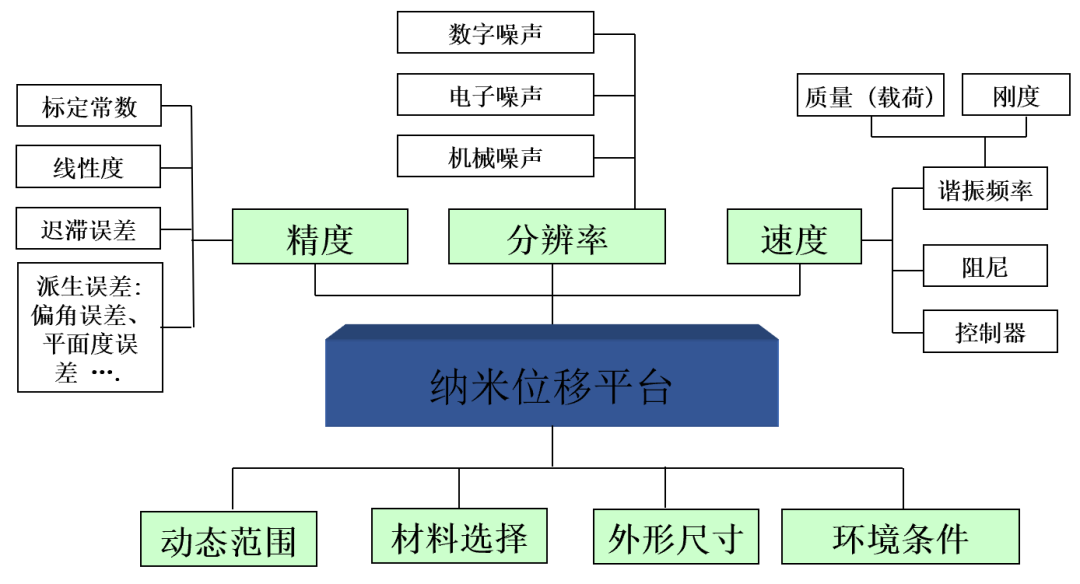

  压电纳米定位台的特点

  压电纳米位移平台内部采用无摩擦柔性铰链导向机构,一体化的结构设计。机构放大式驱动原理,内置高性能压电陶瓷,运动范围可达500μm,具有体积小、无摩擦、响应速度快、高精度位移等特点,配置高精度传感器,可实现纳米级分辨率及定位精度且具有较高的可靠性,在精密定位领域中发挥着主要作用。

ATA-P系列功率放大器:一文了解压电纳米位移平台的工作原理及应用!

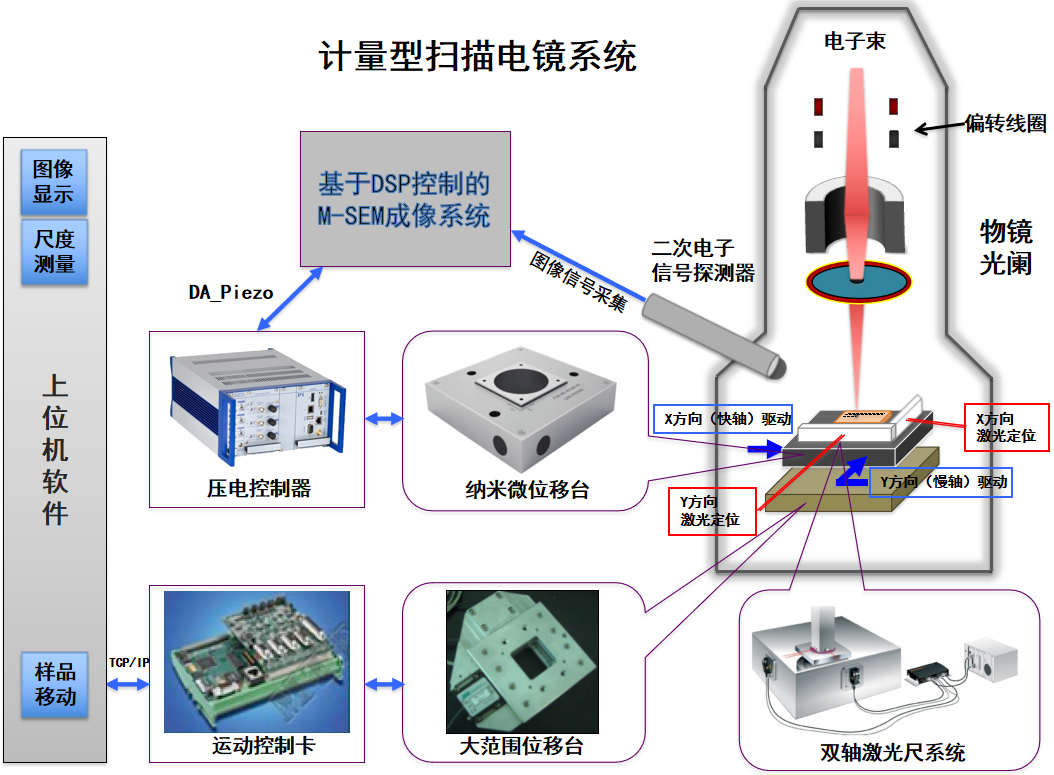

  压电纳米位移台典型应用

  压电纳米定位台凭借高稳定性、高分辨率等优良特性,广泛应用于半导体设备、显微成像、纳米技术、激光与光学、航天航空、生物医学、航天航空等领域。

ATA-P系列功率放大器:一文了解压电纳米位移平台的工作原理及应用!

  Aigtek安泰电子在压电陶瓷驱动方面深耕多年,针对压电陶瓷、叠堆型压电陶瓷、压电纳米位移平台等测试的驱动,已有相当成熟的测试解决方案,为满足更多电子工程师在压电测试领域日益增长的测试需求,安泰ATA-P系列压电叠堆放大器应运而生。

  ATA-P系列功率放大器是一款理想的可放大交直流信号的功率放大器。最大输出功率可达1300Wp,可以驱动压电陶瓷片、叠堆型压电陶瓷、开环封装压电陶瓷以及纳米定位工作台等压电制动产品。

  电压增益数控可调,一键保存常用设置,提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现信号的放大。

  ATA-P2010压电叠堆放大器

ATA-P2010压电叠堆放大器

  带宽:(-3dB)DC~20kHz

  电压范围:-20V~130V

  电流:10Ap

  功率:1300Wp

  压摆率:≥11.5V/μs

  可程控

ATA-P2010压电叠堆放大器参数

  输入Input

  输入为BNC接口,输入电阻10kΩ。

  输出Output

  输出为香蕉插座,输出电压范围-20V~130V,最大输出电流10Ap。

  液晶面板显示

  操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。

  电压增益

  电压增益数控0~50倍可调,具体分为粗调(1step)和细调(0.1step)两种。结合液晶面板增益的显示,能够快速调整至需要的电压值。

  监测口Monitor

  输出电流monitor:250mV/A

  输出电压monitor:50mV/V

  输出监测口为BNC接头,可以直接连接到示波器进行实时监测。

安泰电子是专业从事功率放大器高压放大器功率放大器模块、功率信号源、射频功率放大器、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业,为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。如想了解更多功率放大器等产品,请持续关注安泰电子官网www.aigtek.com或拨打029-88865020
