  相信很多朋友在使用功率放大器的时候,可能或多或少都会碰到使用上、原理上或是相关配套仪器方面的问题,那么作为深耕功率放大器领域多年的“行家”,今天Aigtek安泰电子就为大家分享一些功率放大器使用常见问题,希望能帮助到各位使用功率放大器朋友们,

  问题一:电流在50HZ以下,为什么会减半?

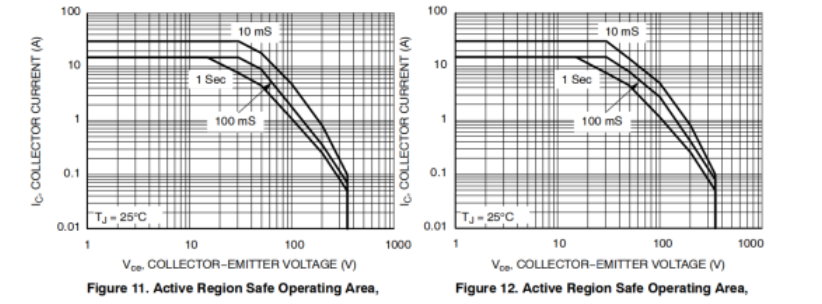

  首先,50HZ这个值是我们自己定的,也可以是其他频率。之所以会产生这个减半是有与内部器件的问题,内部器件放大管,moss管,会根据频率的差异有一个工作区的曲线图,

功率放大器使用常见问题分享(一)

  器件的电压和电流工作区会随着频率的增加而增加,即功率会提高,因此频率越低的话最大输出的电流会降低,不一定是减半,具体数值是综合测试标注的。

  问题二:功率放大器出现相位差功率该如何计算

  上初中物理就学过P=UI这个计算电功率的公式,相信大家对这个公式都不陌生。但这个最基本的公式不是适用所有电路的,一般情况下只适用于直流电路和交流纯电阻电路。直流电路不用说。

功率放大器使用常见问题分享(一)

  交流纯电阻电路就是电能完全转化为内能的电路,如:白炽灯,电炉,电烤箱等。其实正弦交流电路功率计算公式是P=UIcosφ(cosφ就是功率因数)φ为电压和电流的相位差,纯电阻电路φ=0,根据三角函数推出,cos0°=1,所有,此公式可以简化为P=UI。对于感性负载和容性负载来说,电压和电流就存在相位差,(纯感性负载电压超前电流90度,纯容性是电流超前电压90°)φ不为0,cosφ不等于1,所以就不能按P=UI来计算。

  问题三:前置放大器阻抗变换的电压和阻抗以及线圈匝数的关系

功率放大器使用常见问题分享(一)

  阻抗的变化规律为:

  电压之比等于绕线匝数之比:U1/U2=N1/N2

  阻抗之比等于匝数平方之比:Z1/Z2=N1^2/N2^2

  电压比除与匝数成正比外,还与线圈的链接方式,及线圈绕向有关,比如YD11,Yyn0,大型变压器正反调压,虽然对称档匝数一样,电阻一样,但电压比不一样,就是跟调压的绕向有关。

  V1*I1=V2*I2,即输入功率和输出功率相等(理想状态下)。V1/V2=N1/N2(理想状态下).N为匝数,V为电压。不论是什么变压器,变比都是等于线圈匝数之比,而线圈匝数之比要等于相电压之比。也就是说三相变压器的变比是相电压之比。

功率放大器使用常见问题分享(一)

  同等额定电压的电动机,他的定/转子体积越大,其圈线径也越大,匝数越少,功率也越大

  1、计算公式:N=0.4(l/d)开次方。N一匝数,L一绝对单位,luH=10立方。d-线圈平均直径(Cm)。例如,绕制L=0.04uH的电感线圈,取平均直径d=0.8cm,则匝数N=3匝。在计算取值时匝数N取略大一些。

  2、这样制作后的电感能在一定范围内调节。制作方法:采用并排密绕,选用直径0.5-1.5mm的漆包线,线圈直径根据实际要求取值,最后脱胎而成。

安泰电子是专业从事功率放大器高压放大器功率放大器模块、功率信号源、射频功率放大器、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业,为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。如想了解更多功率放大器等产品,请持续关注安泰电子官网www.aigtek.com或拨打029-88865020
