  大家好,我们在使用功率放大器的时候,也会用到万用表,那么在使用万用表的过程中不知道大家有没有注意CAT标志,那什么是CAT?CAT代表什么呢,今天Aigtek安泰电子就给大家来介绍一下万用表的CAT等级。

Aigtek安泰电子百科:万用表CAT等级代表什么意思?越高越好吗?

  首先CAT安全等级是由国际电工委员会(IEC)制定的,制定这些安全等级是为了安全测量,在检测电路过程任何一点都有可能出现电压峰值远超正常水平的瞬态电压,这些瞬态电压可能由于雷击,起拱或其他自然电气现象引起,但是这些现象再测试中很可能对在设备周围工作的人员构成重大危险。因此国际电工委员会对电子测试仪器进行了等级划分,万用表的CAT等级就是依次设定的。

Aigtek安泰电子百科:万用表CAT等级代表什么意思?越高越好吗?

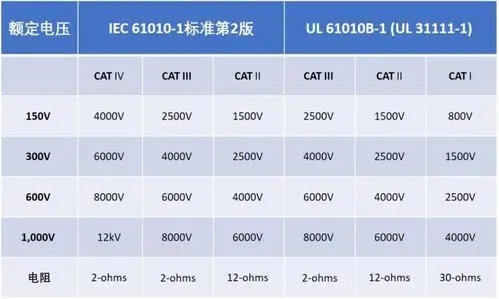

  万用表的CAT安全等级有四个CAT级别:

  第一级CATI级别,推荐用于小型电子设备

  这可能包括小型电路板、受保护的电子设备、以及高电压但低能量的大型设备,测试源的阻抗多为30Ω,最大瞬态电压4000V。

  对于单相连接负载,建议使用CATII级别

  此类应用的示例是家用电器和便携式工具测试源的阻抗多为12Ω,最大瞬态电压6000V。

Aigtek安泰电子百科:万用表CAT等级代表什么意思?越高越好吗?

  对于任何三相配电,建议使用CATIII级别

  这包括一些大型建筑物中的照明系统,以及带有三相电机的农场或工业电机驱动机械,测试源多为2Ω,最大瞬态电压8000V。

  CATIV级别建议用于任何相公用设施连接或室外导体,这将包括电表和任何低电压、高能量连接点测试源多为2欧姆,最大瞬态电压12000V。

  CAT等级是向下单向兼容的,也就是说,一块CATIV的万用表在CATI,CATII和CATIII下使用是完全安全的,但是一块CATI的万用表在CATII,CATIII,CATIV的环境下使用就不保证安全了,需要注意的是:额定工作电压较高并不表示更安全。

Aigtek安泰电子百科:万用表CAT等级代表什么意思?越高越好吗?

  如果将600伏特CATIII级别条件与1000伏特CATI级别条件进行比较,尽管CATI级别额定值的工作电压更高但是测试源的阻抗不同,此时CATIII工作电流300A,CATII工作电流83.3A,此时CATIII,相对更安全。

  CAT级别通常可以在万用表本身,或制造商数据表上找到,关于万用表的CAT级别的更多内容,感兴趣工程师们可以持续关注我们~之后我们为大家继续分享。
